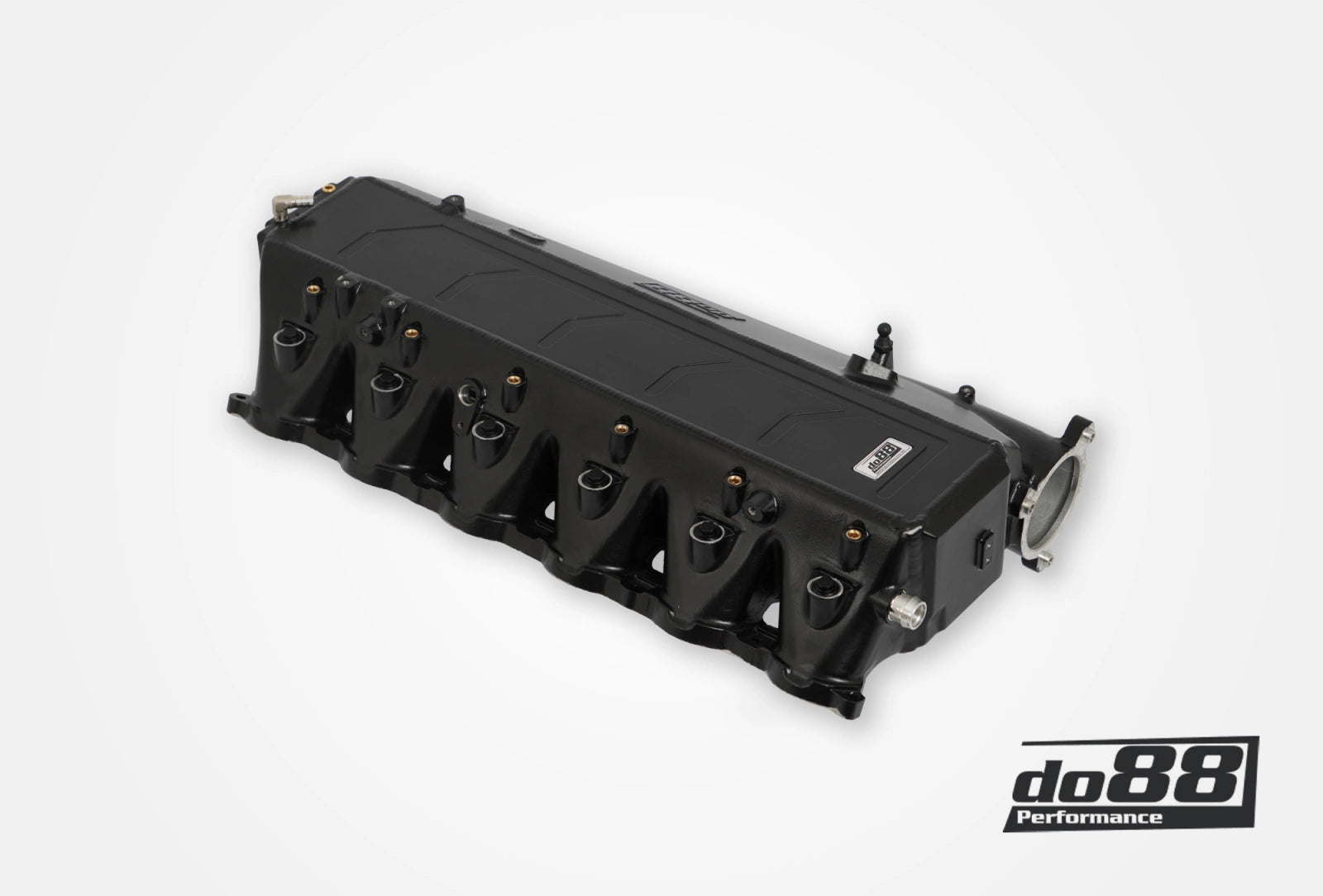

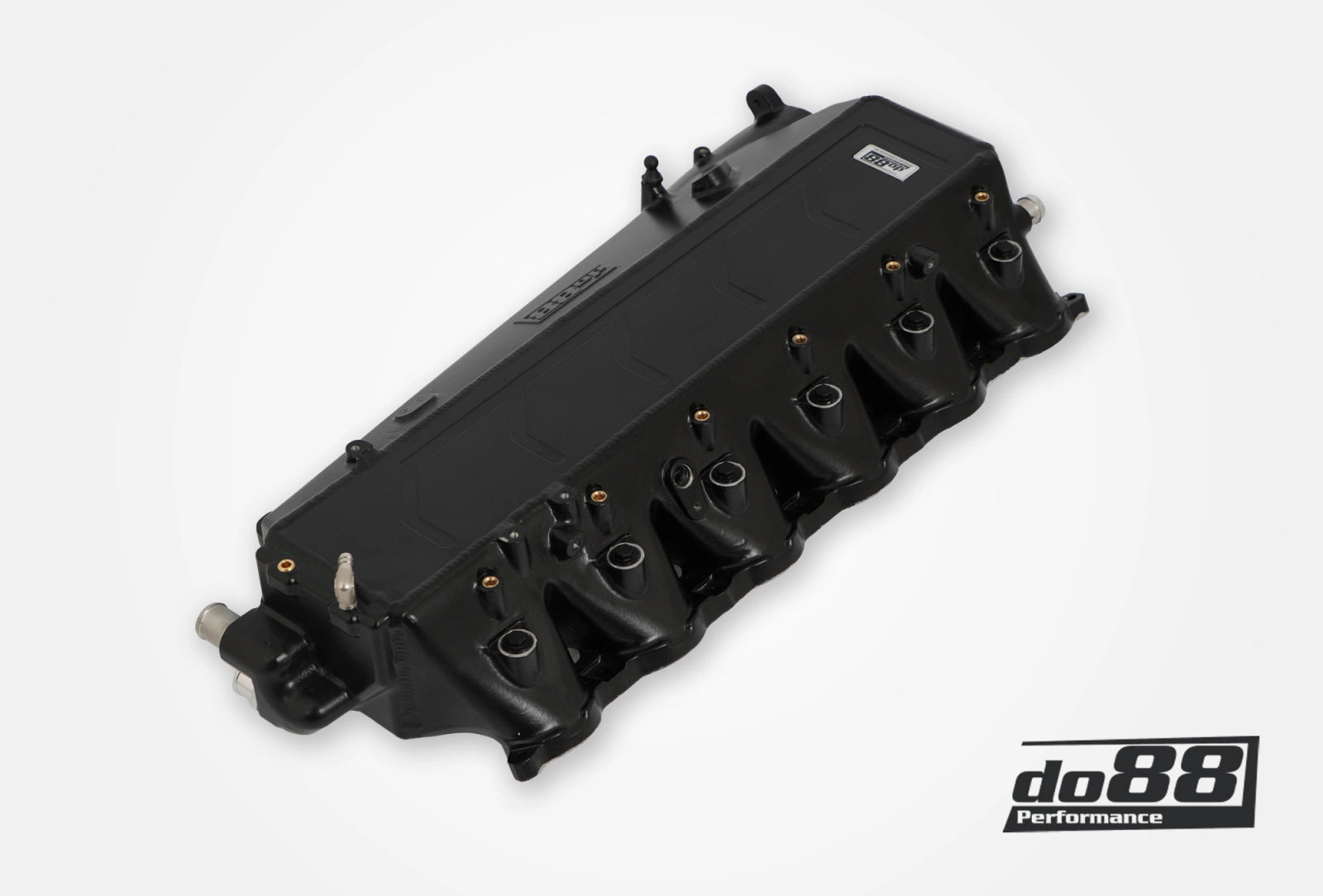

do88 Charge Cooler Manifold, BMW F-Serie (B58)

do88 Charge Cooler Manifold – BMW B58 F-Series Gen 1

Product Information

ชุดอัปเกรด air-to-water charge cooler integrated intake manifold สำหรับเครื่องยนต์ BMW B58 Gen 1 (F-series) ออกแบบเพื่อเพิ่มทั้งประสิทธิภาพการระบายความร้อนและการไหลของอากาศในระบบอัดอากาศแบบ OEM+ performance upgrade

Core Concept

ระบบ charge cooler เดิมของ B58 มีข้อจำกัดเมื่อใช้งานหนักหรือโมดิฟาย:

• IAT เพิ่มขึ้นอย่างรวดเร็ว (heat soak)
• ระบบ water-to-air cooling อิ่มตัวเร็ว
• ECU ลดกำลังเมื่ออุณหภูมิสูง
• intake manifold แบบพลาสติกมีข้อจำกัดด้านแรงดันและความทนทาน

do88 solution ถูกออกแบบเพื่อแก้ 3 ปัญหาหลัก:

• ลด intake air temperature (IAT)
• เพิ่ม airflow capacity ของระบบ
• เพิ่มความเสถียรของระบบภายใต้ boost สูง

Performance Improvements (เทียบ OEM)

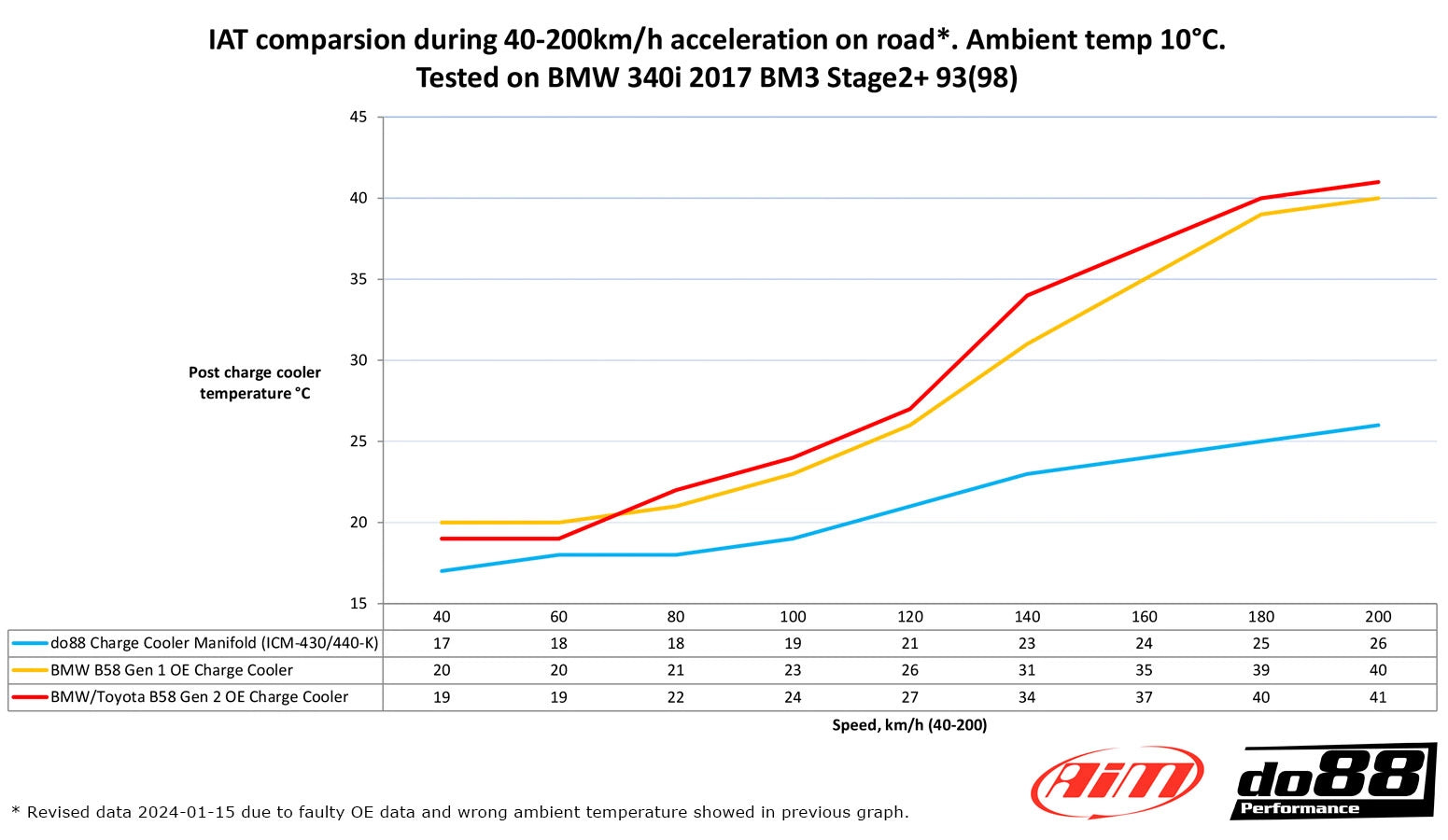

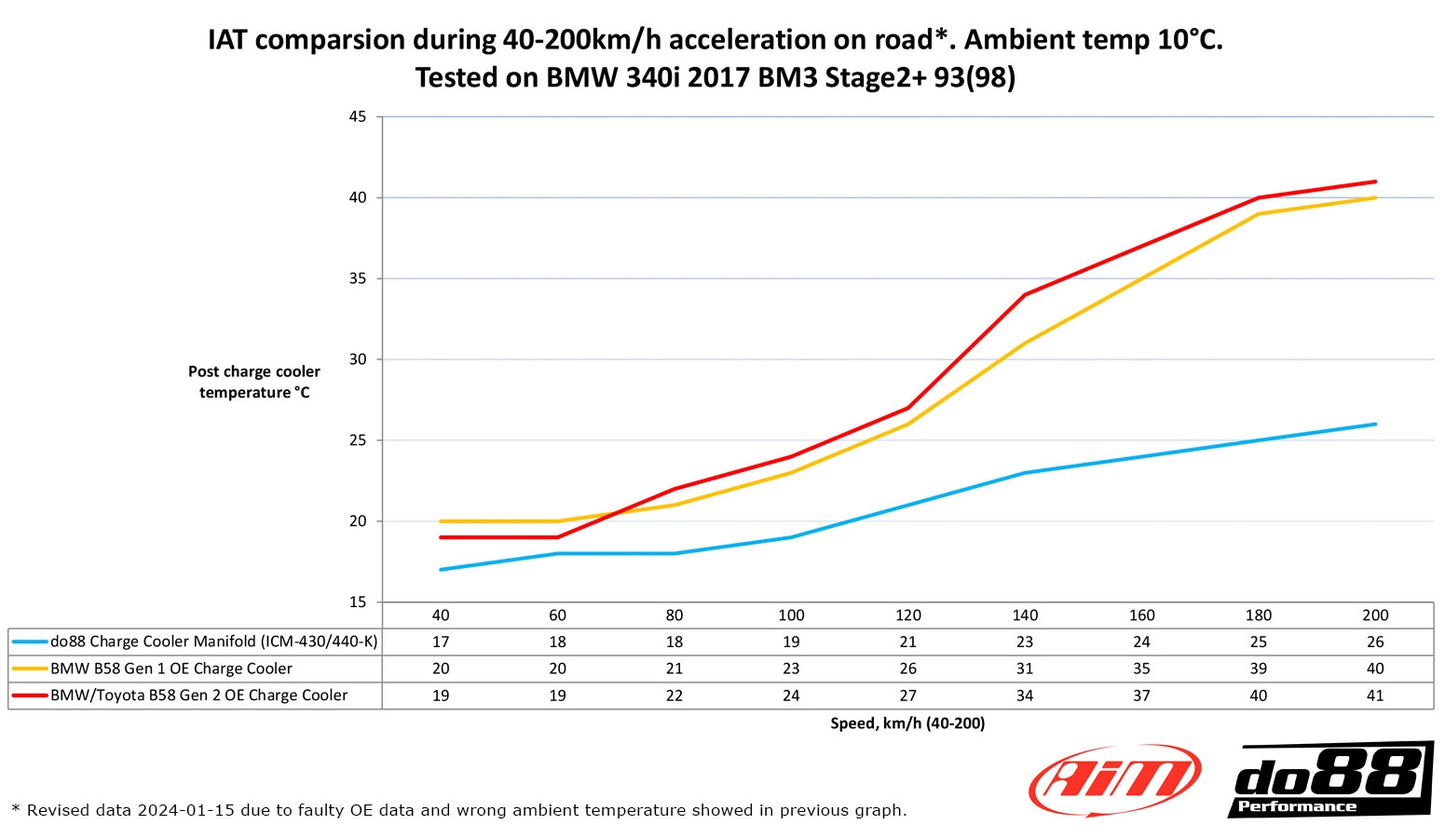

• ลดอุณหภูมิอากาศเข้า
  → 40°C → 26°C (-14°C)

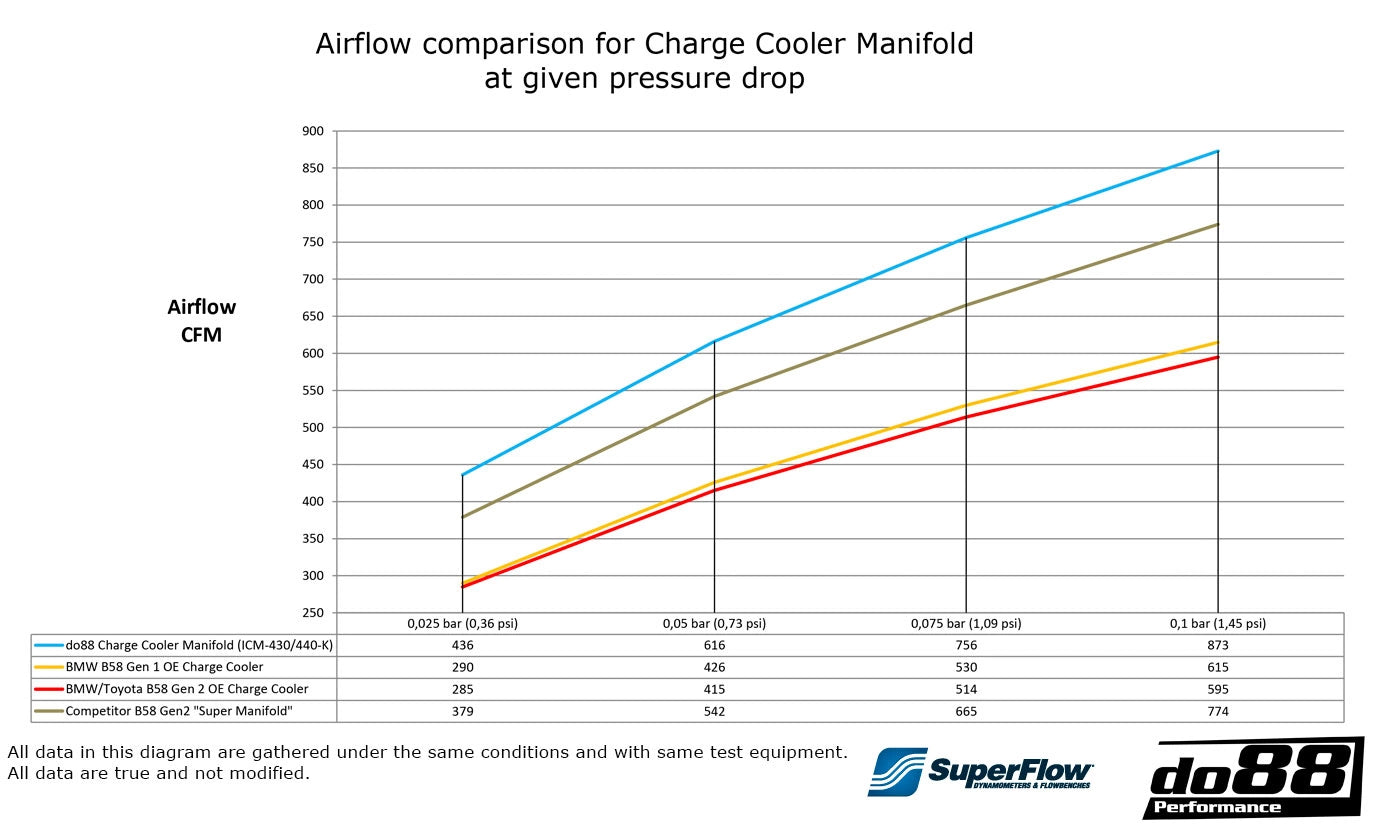

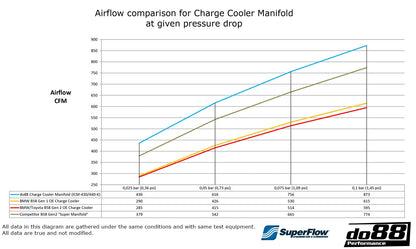

• เพิ่ม airflow
  → 873 CFM vs 615 CFM (+42%)
• ลดแรงต้านการไหล (pressure drop optimized)
  → เพิ่มประสิทธิภาพการอัดอากาศในทุกช่วงโหลด

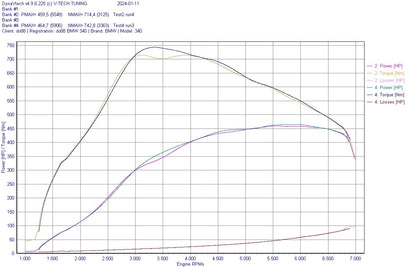

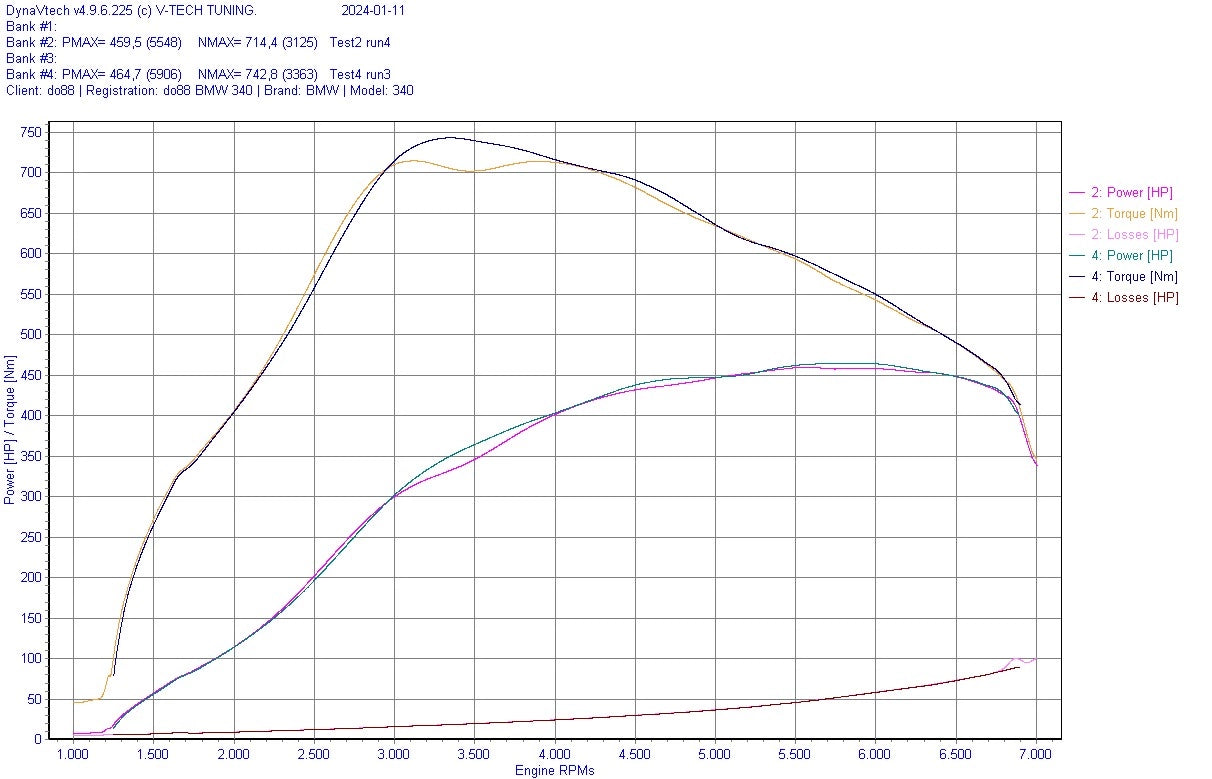

• เพิ่มกำลัง (ทดสอบบน Stage 2+ setup)
  → +5 hp peak / +18 hp midrange / +28 Nm torque

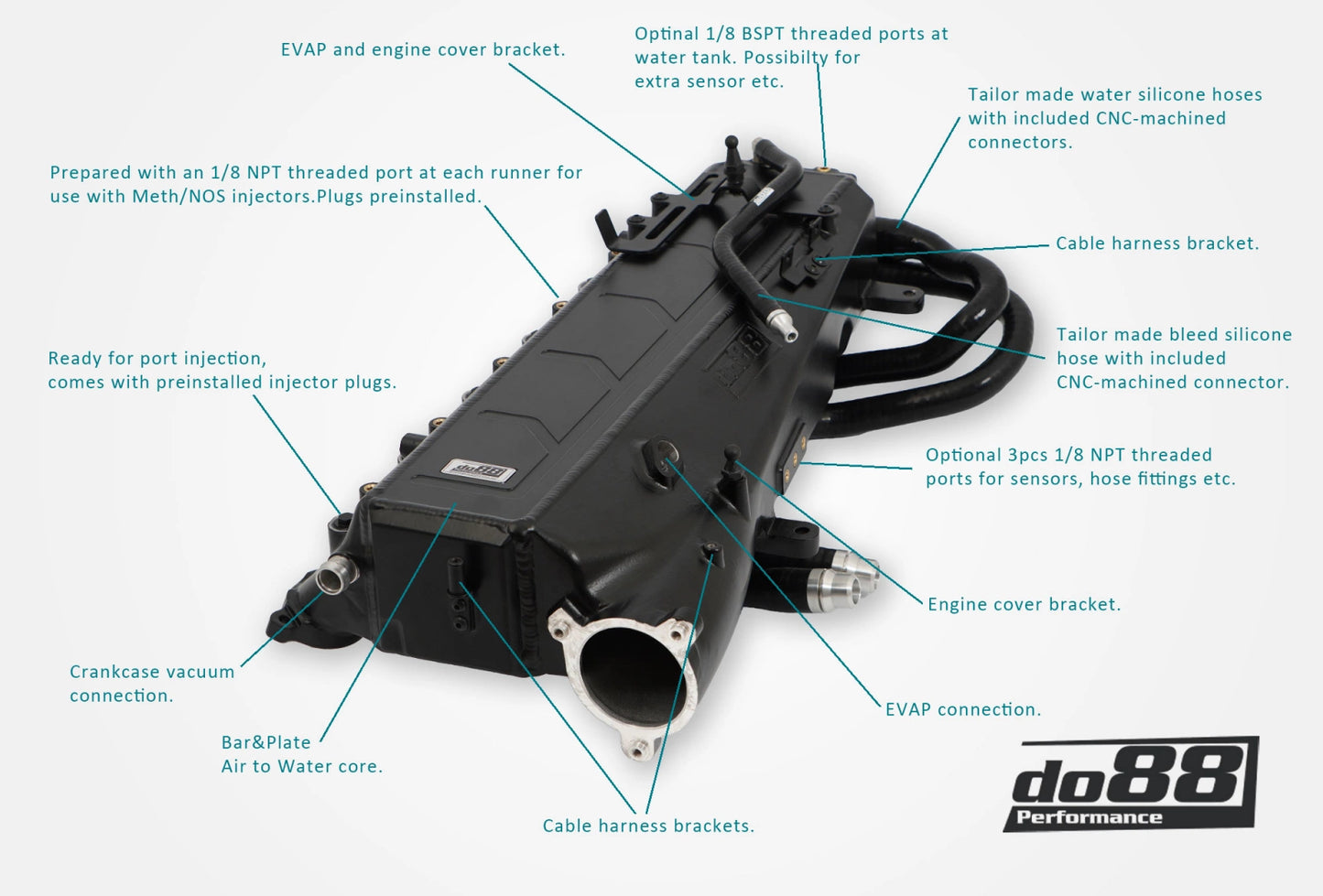

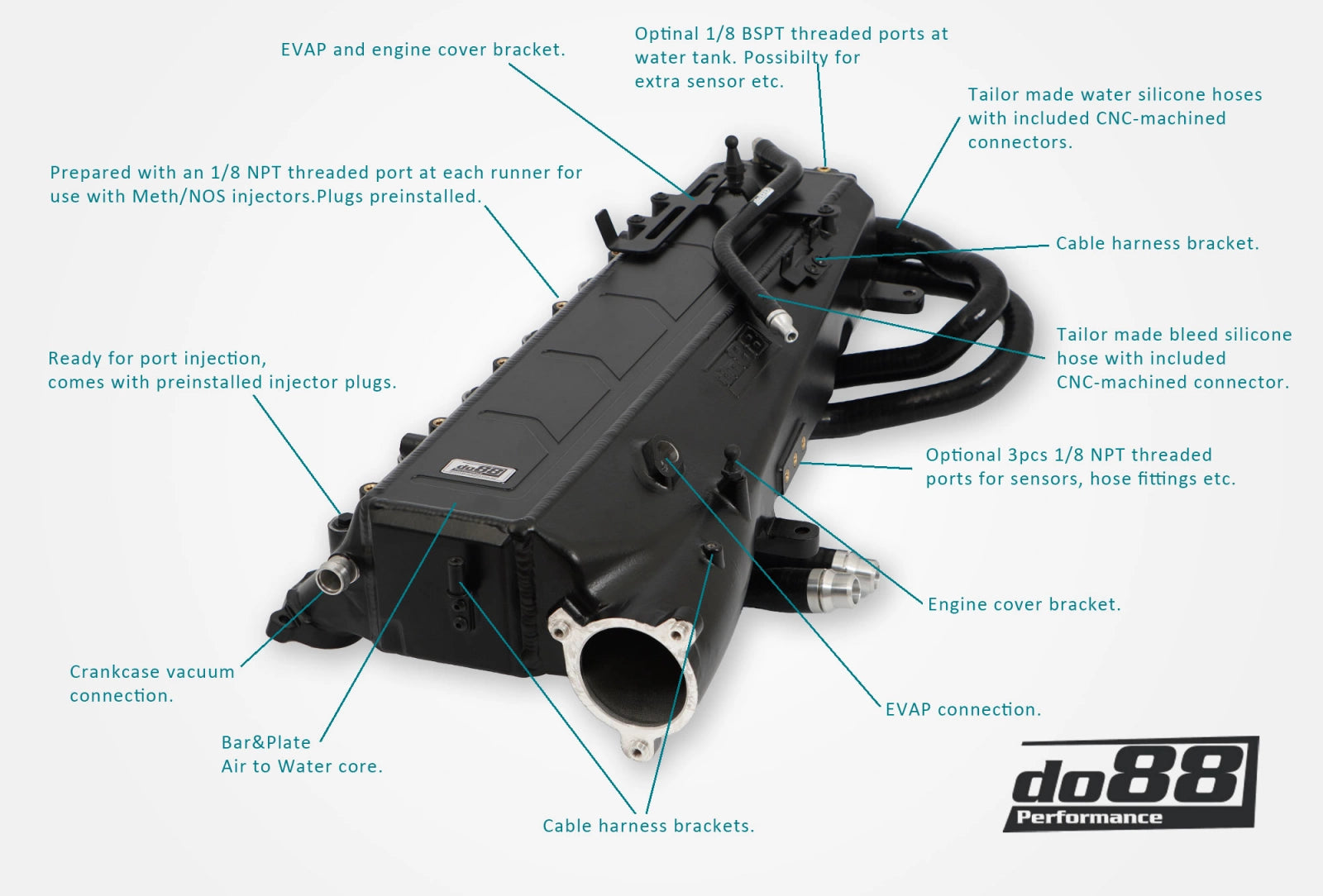

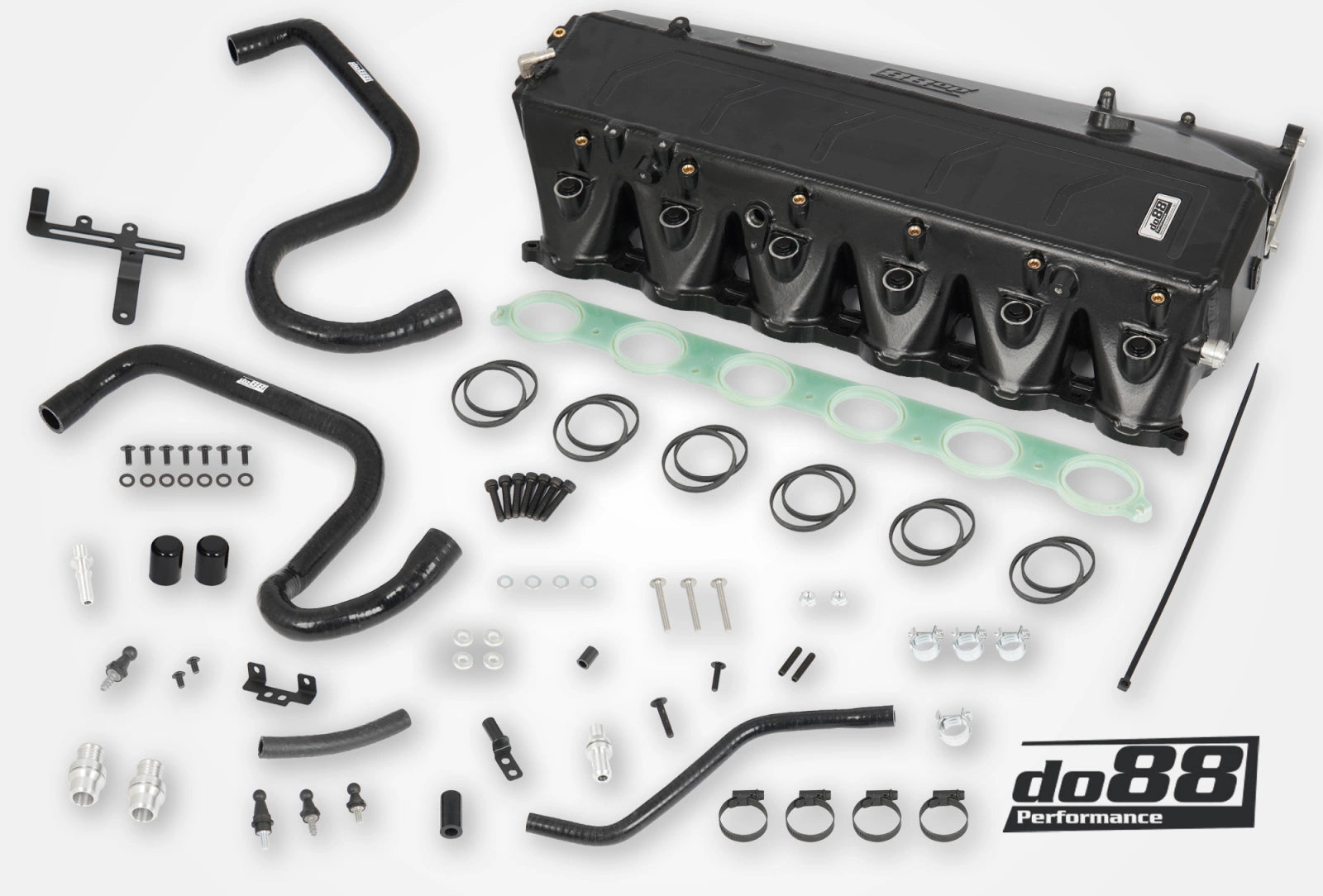

Key Features

• Air-to-water Bar&Plate intercooler core (102 mm / 4”)
• 11-row water cooling core (OEM 6-row)
• Cast aluminium end tank design (CFD optimized)

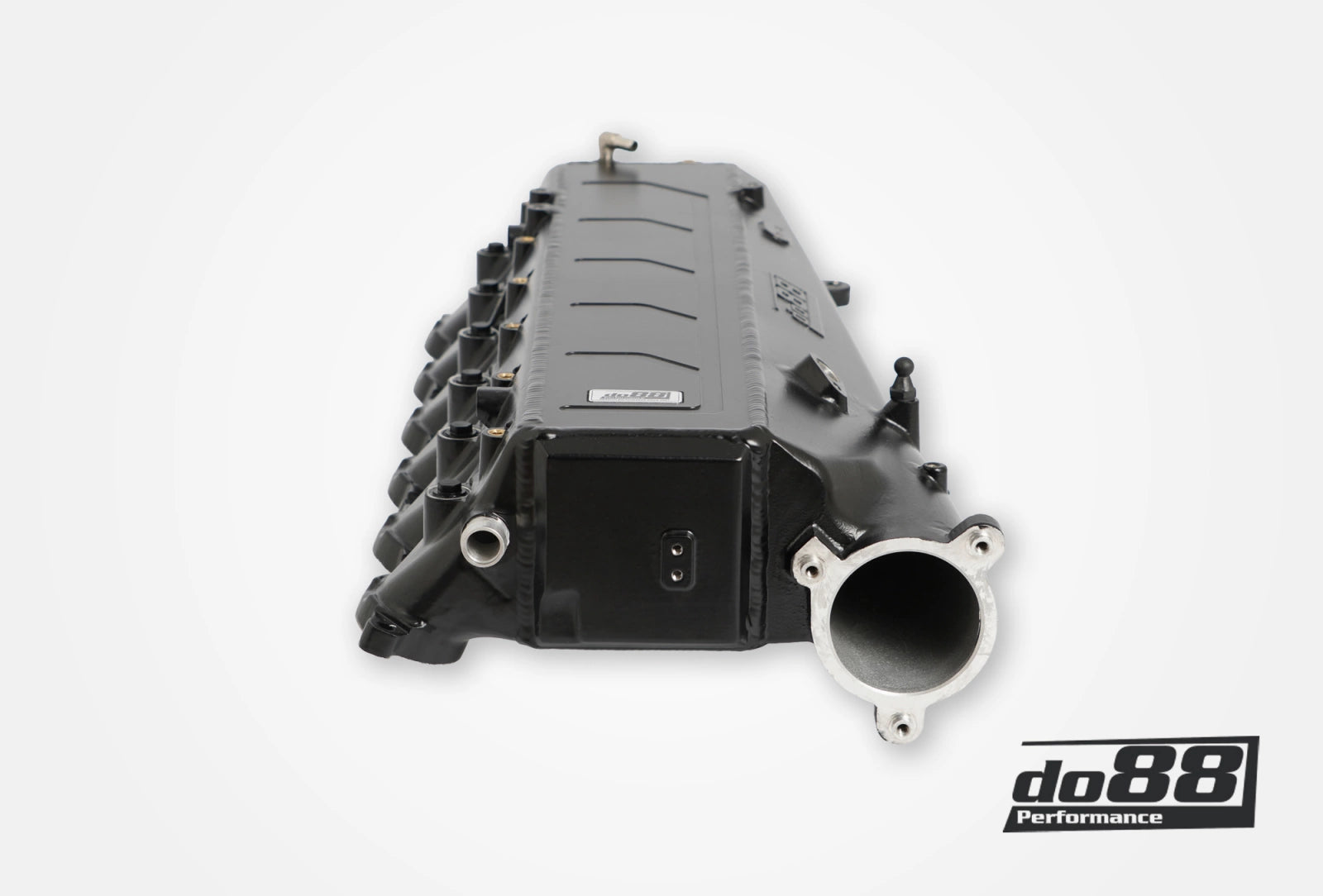

• Integrated intake manifold replacement (aluminium construction)
• 1/8” NPT ports สำหรับ sensor / meth / nitrous injection
• รองรับ port fuel injection system (optional fuel rail AN-8)
• Injector blanking plugs สำหรับใช้งานแบบ OEM
• Integrated vacuum / measurement ports (3-port pad)

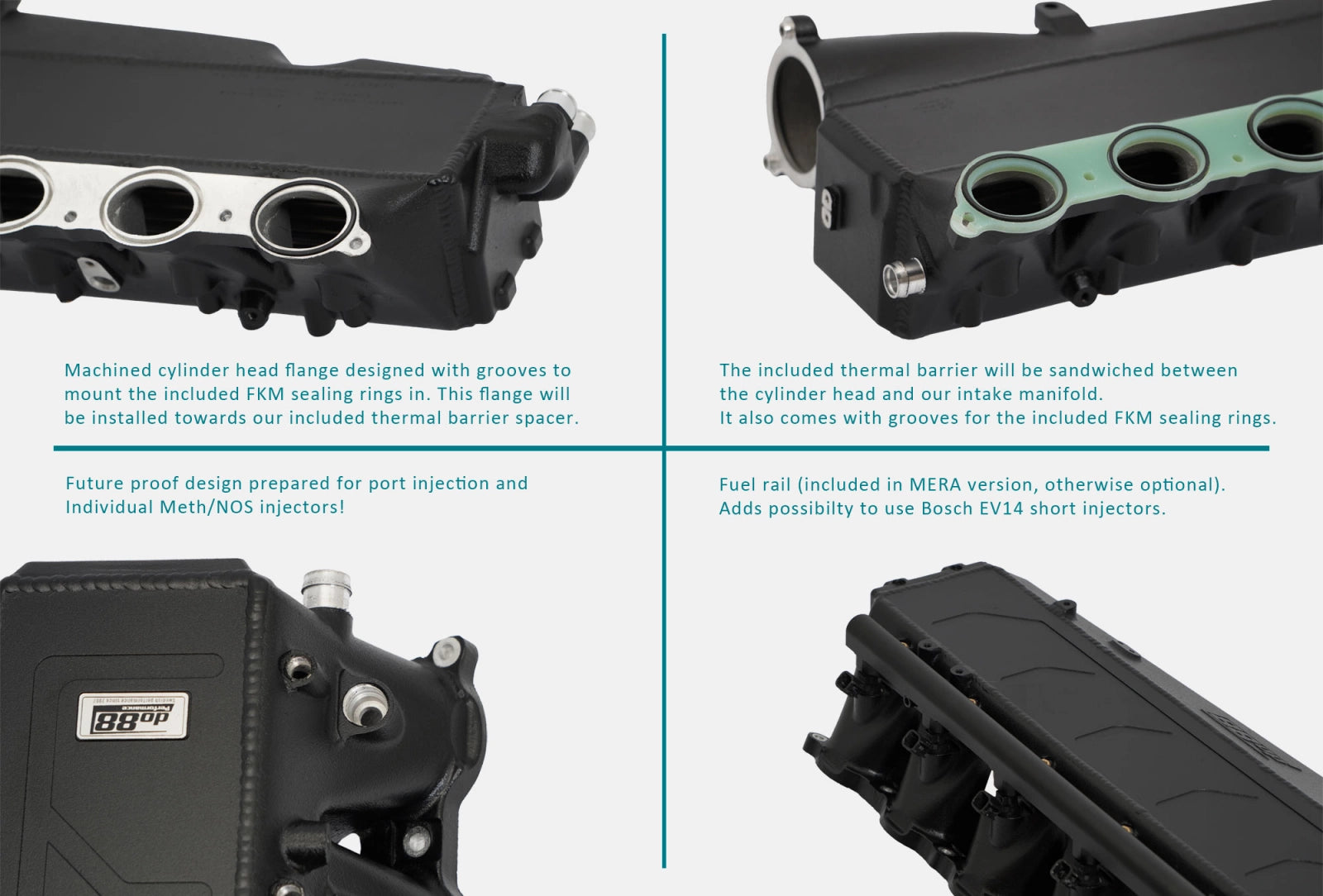

• Thermal barrier spacer ลด heat transfer จาก cylinder head
• FKM silicone O-ring sealing system

Thermal & Flow Engineering

• Bar&Plate core thickness 102 mm เพื่อเพิ่ม heat capacity
• Cast end tanks ออกแบบด้วย CFD + 3D scanning
• การกระจาย flow แบบ uniform ลด hot spot
• ลด thermal transfer จากฝาสูบด้วย insulation spacer
• aluminium structure รองรับ boost สูงโดยไม่ deform
• sealing system ออกแบบเฉพาะ ลดโอกาส leakage

Testing & Validation

• ทดสอบแบบ load-based comparison บน B58 Stage 2+ (BM3)
• วัด IAT และ airflow แบบ real-world condition
• วิเคราะห์ flow ผ่าน CFD + bench testing
• ผลลัพธ์:
  • IAT ลดลงต่อเนื่องภายใต้โหลด
  • airflow เพิ่มขึ้นแบบ linear ไม่ตกในช่วง high boost
  • ลดอาการ heat soak ในการใช้งานต่อเนื่อง

Additional Engineering Features

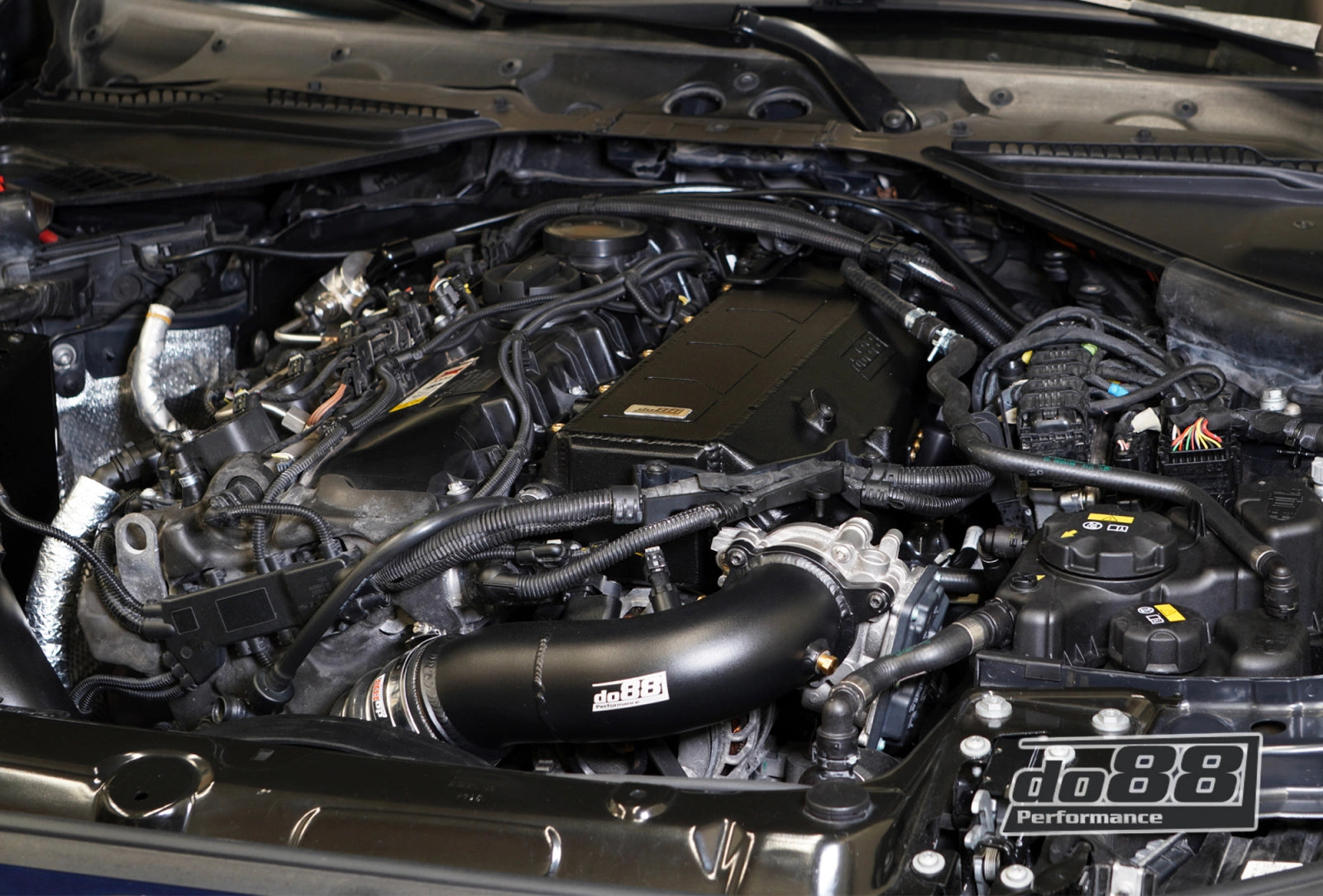

• รองรับ engine cover OEM fitment
• access design สำหรับ oil filter service โดยไม่ต้องถอด manifold
• รองรับ auxiliary fuel system (PI / meth / nitrous)
• modular sealing system สำหรับ port configuration
• aluminum structure ออกแบบสำหรับ high boost applications

Vehicle Fitment

BMW B58 Gen 1:

• M140i / M240i / 340i / 440i
• 540i / 640i / 740i
• X3 M40i / X4 M40i
• G30 / G32 / G11 / G01 / G02 platforms

OE Reference

• 11618603913
