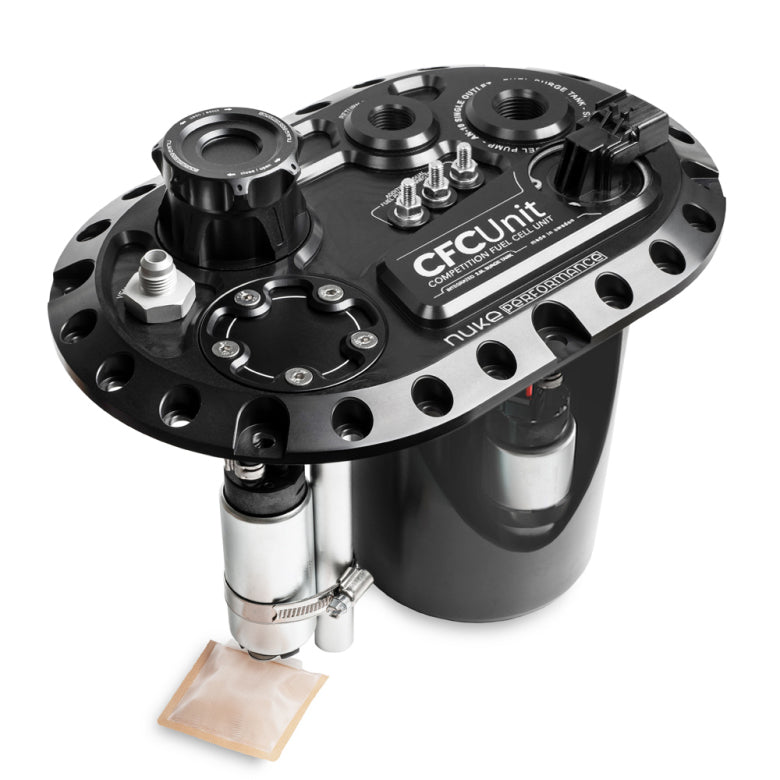

CFC Unit for brushless fuel pumps - Competition Fuel Cell Unit, with integrated fuel surge tank

คำอธิบายสินค้า

CFC Unit รุ่นนี้ถูกพัฒนาโดยเฉพาะเพื่อรองรับ ปั๊มเชื้อเพลิง Brushless ซึ่งต้องการระบบไฟและการควบคุมอุณหภูมิที่แม่นยำกว่าแบบปกติ เหมาะสำหรับผู้ที่ต้องการระบบเชื้อเพลิงที่ให้แรงดันคงที่ ปลอดภัย และทนทานในทุกสภาวะการแข่ง เช่น Track Day, Time Attack, Drift หรือ Circuit Racing

ภายในชุดมี Fuel Surge Tank ความจุ 2.0 ลิตร พร้อม Billet Fuel Pump Hanger สำหรับติดตั้งปั๊ม 1–2 ตัว และสามารถติดตั้งเข้ากับถังน้ำมันแข่งมาตรฐาน 6x10” 24-bolt pattern ได้ทันที โดยไม่ต้องดัดแปลง เช่น ATL, Fuel Safe, Pyrotect, Premier หรือ Radium

จุดเด่นหลัก

• ติดตั้งได้กับถังน้ำมันแข่งมาตรฐาน 6x10” (24-bolt pattern)

• รองรับ ปั๊มเชื้อเพลิง Brushless ที่มีระบบ Venturi Pickup เสริม

• ถัง Fuel Surge Tank ขนาด 2.0 ลิตรในตัว (Integrated Surge Tank)

• พอร์ตทางออก AN-10 ORB เพื่ออัตราการไหลสูงสุด

• น้ำหนักเบาและติดตั้งง่าย “Drop-in Surge Tank” สำหรับ Fuel Cell

• รองรับแรงม้าสูงสุดกว่า 2000 HP

• ใช้ได้กับเชื้อเพลิงทุกประเภท รวมถึง E85 และ Methanol

• ควบคุมการไหลของเชื้อเพลิงด้วยระบบ PWM (Pulse Width Modulation)

• รุ่น High-Profile ใหม่ ใช้ความลึกติดตั้งน้อยกว่า (เพียง 197 มม.) เหมาะกับถัง ATL Saver Cell และ Fuel Safe

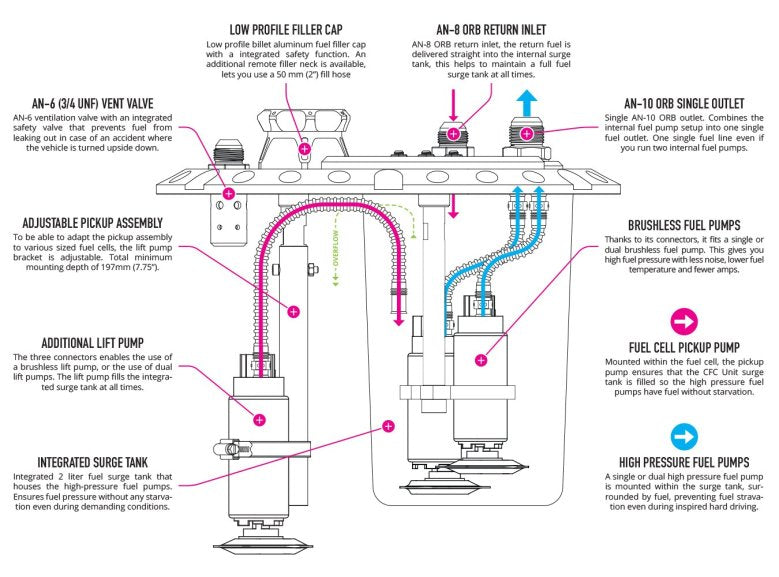

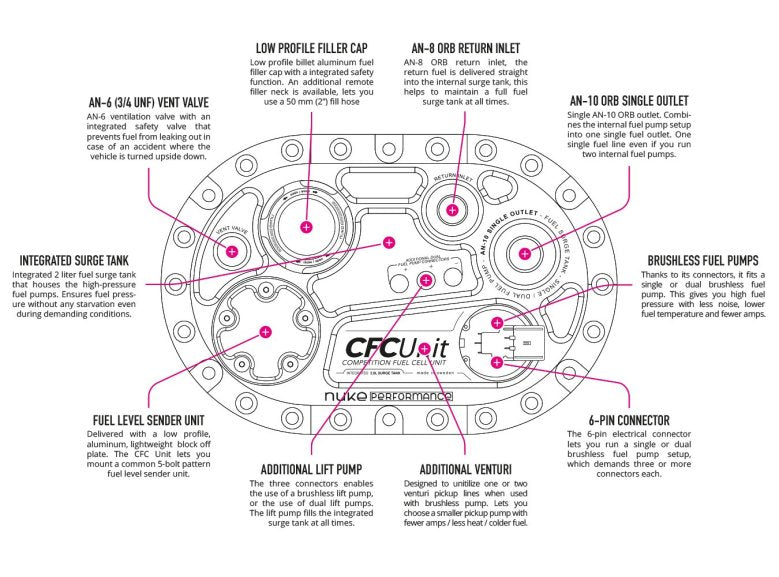

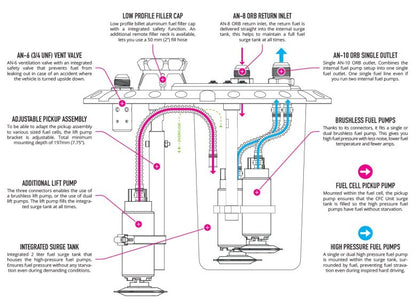

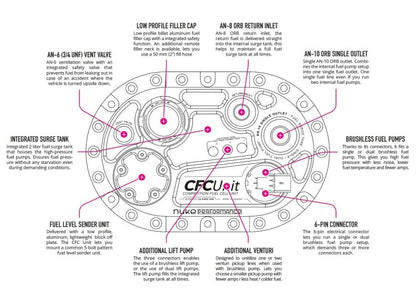

โครงสร้างและการทำงาน

CFC Unit รุ่นสำหรับ Brushless Pump ทำหน้าที่แทนฝาถังเชื้อเพลิง (Fill Plate) ของถังน้ำมันแข่ง โดยภายในมี Surge Tank 2 ลิตร ทำหน้าที่เก็บเชื้อเพลิงสำรองสำหรับปั๊มแรงดันสูง (High-Pressure Pump) เพื่อให้การจ่ายเชื้อเพลิงไปยังรางหัวฉีดเป็นไปอย่างต่อเนื่อง แม้ในขณะเข้าโค้งหรือเร่งรอบสูง

ระบบนี้ช่วยลดการใช้ปั๊มภายนอก, ลดข้อต่อในระบบ และลดความเสี่ยงจากแรงดันตก รวมถึงลดอุณหภูมิของเชื้อเพลิงเนื่องจากการใช้พลังงานไฟฟ้าน้อยลงจากปั๊มแบบ Brushless

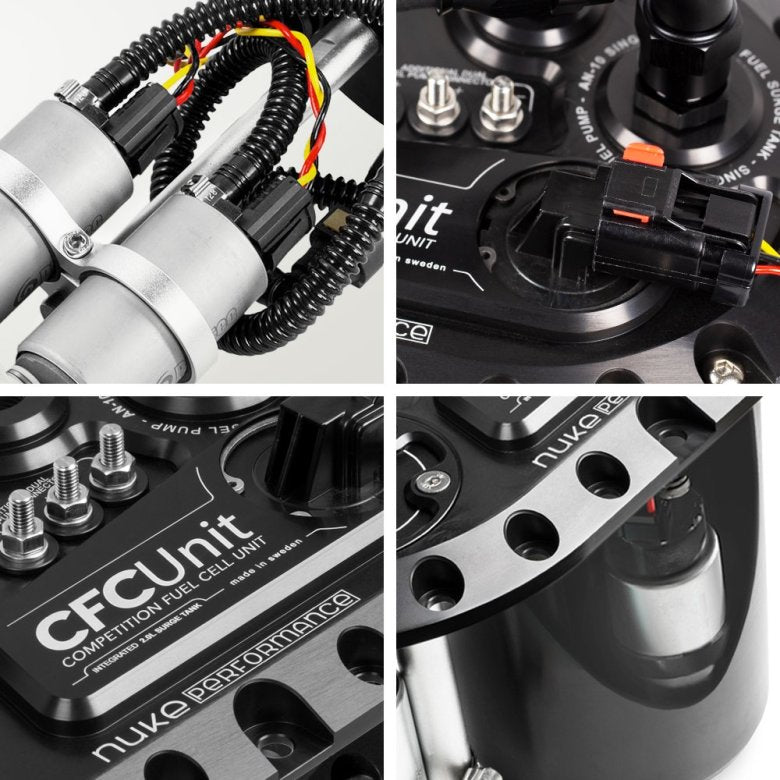

ระบบไฟฟ้าและการเชื่อมต่อ

รุ่นนี้มาพร้อม คอนเนกเตอร์ไฟแบบ Delphi 6-pin Bulkhead Connector พร้อมซีล Viton O-ring ทนต่อเชื้อเพลิง E85
สามารถเชื่อมต่อปั๊มเชื้อเพลิง Brushless ได้ 1 หรือ 2 ตัว รวมถึงมีช่องต่อไฟเพิ่มอีก 3 ช่องสำหรับ Lift Pump
รองรับการควบคุมแบบ PWM ทำให้จ่ายเชื้อเพลิงได้ละเอียดและคงที่ยิ่งขึ้น พร้อมลดการเกิดความร้อนสะสมในระบบ

ข้อดีทางเทคนิค

• ใช้ปั๊ม Brushless ภายในถังได้ 1–2 ตัว

• ลดกระแสไฟที่ใช้ (Fewer Amps) และลดความร้อนในเชื้อเพลิง (Lower Fuel Temp)

• ระบบ Drop-in Design น้ำหนักเบา ปลอดภัย และลดจำนวนข้อต่อเชื้อเพลิง

• ใช้งานได้กับถังน้ำมันแข่งมาตรฐาน FIA Homologated

• ปลอดภัยและทนต่อเชื้อเพลิงทุกประเภท (Gasoline, E85, Methanol)

รองรับปั๊มเชื้อเพลิง Brushless รุ่นต่าง ๆ

• 1 หรือ 2 x Protec Brushless Cobra Compact

• 1 หรือ 2 x Deatschwerks DW440 / DW810 Brushless

• รองรับ Venturi Pickup Line แบบเดี่ยวหรือคู่

• ใช้งานร่วมกับ Nuke Performance Fuel Pump Mounting Kit ได้โดยตรง

• ส่งเชื้อเพลิงได้เสถียรสำหรับกำลังตั้งแต่ 200–2500 แรงม้า

ความแตกต่างของรุ่น High-Profile

รุ่น High-Profile ถูกพัฒนาจากรุ่น Low-Profile เดิม โดยเพิ่มความสามารถในการติดตั้งกับถังน้ำมันแข่งที่มีช่องเปิดขนาดเล็ก เช่น ATL Saver Cell และ Fuel Safe Cell
ความลึกติดตั้งขั้นต่ำลดลงเหลือเพียง 197 มม. (7.75") จากเดิม 219 มม. แต่ยังคงสมรรถนะและคุณภาพเท่ากันทุกประการ

ข้อมูลทางเทคนิค (Specifications)

Part No. : 150-05-204
Minimum Mounting Depth : 197 mm (7.75”)
Mounting Pattern : 6x10” 24-bolt pattern
High-Pressure Fuel Pump Connector : 6-pin Bulkhead (สูงสุด 30A ต่อช่อง)
Pickup Fuel Pump Connector : 6 mm Bolt Type (สูงสุด 125A ต่อช่อง)
Length : 295 mm
Width : 194 mm
Weight : 2254 g (4.96 lb)
Lift Pump Supported : 1 x Brushless หรือ 2 x Brushed
High-Pressure Pumps Supported : 2 x Brushless
Fuel Compatibility : Gasoline, Methanol, Ethanol, E85
Additional Venturi Kit : รองรับ 1–2 Venturi Kits
Internal Surge Tank Volume : ประมาณ 2.0 ลิตร (0.53 แกลลอน)
Outlet Port : AN-10 ORB
Return Port : AN-8 ORB
Vent Port : AN-8 (3/4 UNF)
Vent Fitting Included : AN-8 (3/4 UNF) → AN-6 Male
Motorsport Use : YES

อุปกรณ์ที่มีให้ในกล่อง (Included Items)

• 1 x Nuke Performance CFC Unit – High Profile สำหรับ Brushless Fuel Pumps

• 1 x Delphi 6-pin Bulkhead Connector พร้อมซีล Viton O-ring

• 2 x Female Electrical Connectors (6 ขา)

• 2 x 1/4" BSPP → 8 mm Barb Fittings

• 1 x 1/4" BSPP Plug (สำหรับติดตั้งปั๊มเดียว)

• 2 x 39 mm Inserts สำหรับยึดปั๊มแรงดันสูง

• 2 x 42 mm Inserts สำหรับยึดปั๊มแรงดันสูง

• 1 x Viton Gasket สำหรับถัง 24-bolt (ทน E85/Methanol)

• 1 x Low Profile Filler Cap (รองรับคอเติมแบบรีโมต)

• 1 x Dual Billet Fuel Pump Bracket + Adjustable Pickup Pump Mount

• 1 x AN-8 (3/4 UNF) → AN-6 Male Vent Safety Valve

• 1 x FLS Spacer (สำหรับ Fuel Level Sender)

• 24 x 1/4-28 UNF x 1 Bolts พร้อม Nylon Washers
